Como o "coraçãoEm aplicações de transporte de fluidos industriais, o desempenho e a vida útil de uma bomba centrífuga dependem em grande parte da qualidade de seu componente principal: a carcaça/voluta da bomba. A carcaça da bomba não apenas suporta a pressão do fluido, a corrosão e a erosão, mas também desempenha um papel crucial na conversão da energia cinética gerada pelo rotor em energia de pressão estática.
O corpo da bomba normalmente apresenta uma estrutura complexa de fluxo em espiral com variações significativas na espessura da parede e é frequentemente fabricado com materiais como ferro fundido, aço fundido ou aço inoxidável, tornando seu processo de fundição um dos aspectos mais desafiadores na fabricação de bombas. Este artigo abordará o fluxo do processo de fundição, os principais desafios técnicos, a análise de defeitos comuns e as estratégias de controle de qualidade para corpos de bombas centrífugas, além de explorar as tendências futuras de desenvolvimento nesta área.
1. Qualidade de moldagem de canais de fluxo complexos

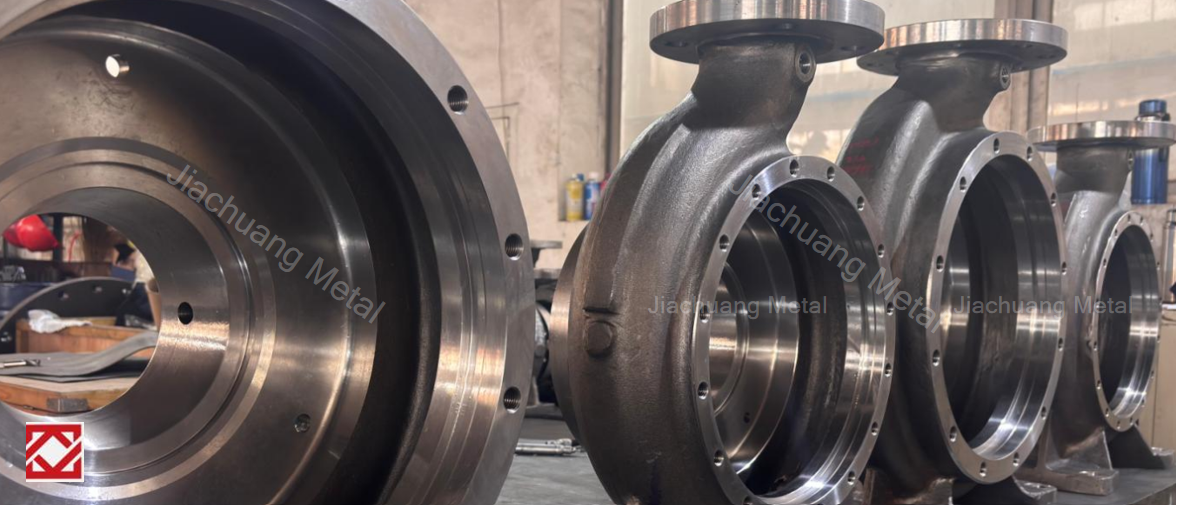

O canal de fluxo da voluta de uma bomba centrífuga tem formato helicoidal com variações significativas na seção transversal, o que dificulta o posicionamento do núcleo de areia. Se o núcleo de areia se deslocar ou deformar, o fluxo ficará assimétrico, afetando severamente a eficiência hidráulica da bomba e podendo até causar vibração e ruído.
Contramedida: Utilize uma máquina de fabricação de núcleos de alta precisão para produzir núcleos de areia, empregue tubos de cerâmica ou resfriadores para auxiliar no posicionamento e realize inspeções dimensionais rigorosas antes do fechamento da caixa.
2. Controle da retração e das cavidades de retração
A espessura irregular das paredes do corpo da bomba (por exemplo, mais espessas no flange e mais finas na passagem de fluxo) pode levar ao afrouxamento por contração e à formação de furos de contração nas seções mais espessas, resultando em falha no teste de pressão.
Contramedidas: Otimizar o projeto de compensação do riser, aplicar chillers para acelerar o resfriamento local e obter solidificação sequencial; utilizar software de simulação para previsão precisa da localização de pontos quentes.
3. Poros e inclusões de escória
Os gases (hidrogênio, nitrogênio) e as inclusões não metálicas no metal fundido são as principais causas de vazamento no corpo da bomba.
Contramedidas: Melhorar a secagem da matéria-prima, desgaseificar e remover completamente a escória durante o processo de fundição e instalar filtros (filtros cerâmicos) no sistema de vazamento para evitar que inclusões de escória entrem na cavidade do molde.
4. Tensão residual de fundição
Corpos de bombas de grandes dimensões ou com estrutura assimétrica são propensos a gerar tensões internas significativas durante o processo de resfriamento, o que pode levar a deformações subsequentes durante a usinagem ou fissuras durante o uso.
Contramedidas: Otimizar a transição do filete da estrutura de fundição, estabelecer uma curva de processo de tratamento térmico científica e empregar tratamento de envelhecimento por vibração quando necessário.
