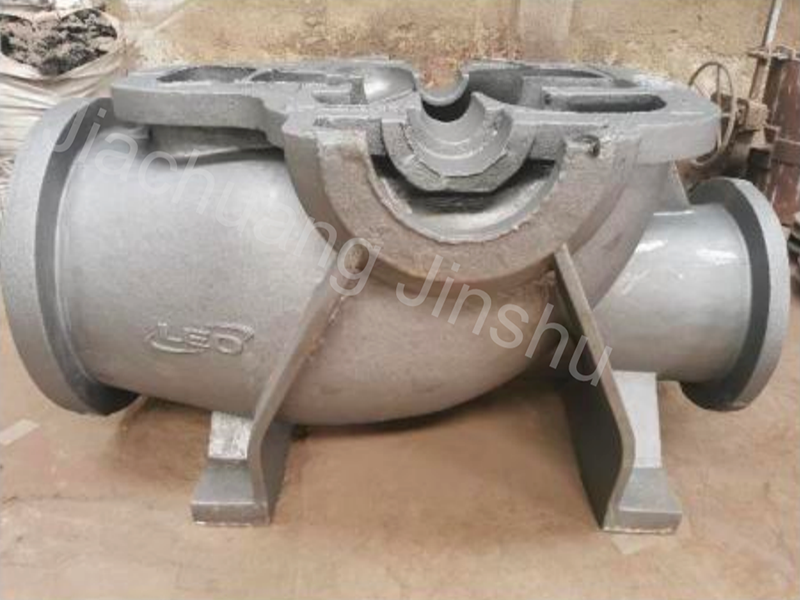

Introdução à fundição da carcaça da bomba:
Em processos industriais críticos, não há espaço para falhas de componentes. Quando as condições de operação excedem os limites do ferro fundido — seja devido à alta pressão, choque térmico ou normas de segurança — os engenheiros recorrem às nossas soluções de fundição de carcaças de bombas.
Somos uma fundição e usinagem de aço especializada na produção de componentes de bombas de alta integridade. Ao contrário do ferro fundido, que é frágil, nossas peças fundidas em aço oferecem melhor ductilidade, soldabilidade e resistência ao impacto. Desde bombas de processo ANSI padrão até bombas de alimentação de caldeiras multiestágio complexas, fabricamos carcaças de bombas WCB que garantem a segurança e a confiabilidade de seus sistemas de manuseio de fluidos.

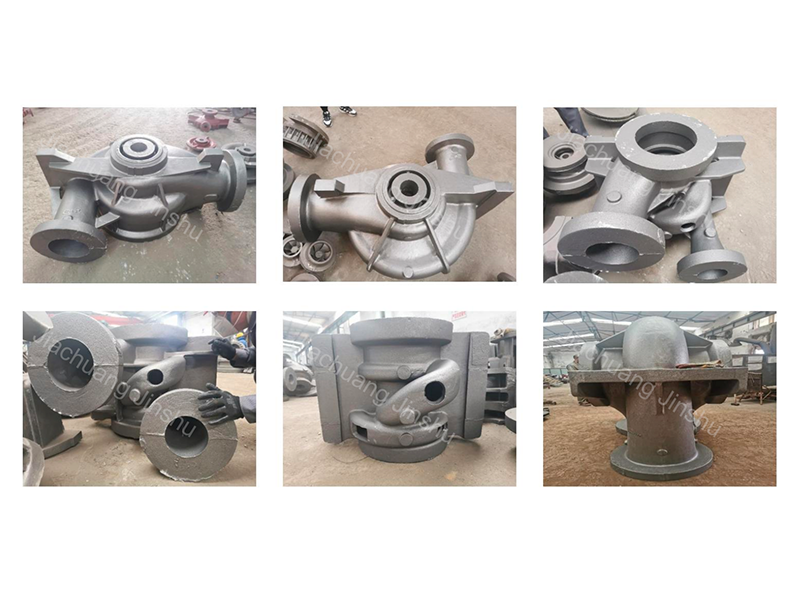

Especificações técnicas da carcaça da bomba Volute:
Nome do produto: Carcaça da bomba de processo API 610 / Voluta de alta pressão / Corpo bipartido
Processo de fundição: Fundição em areia de silicato de sódio (para peças padrão) / Fundição em areia resinada (para alta precisão)
Classes de materiais (ASTM/DIN):
Aço carbono: ASTM A216 WCB, WCC (Padrão da indústria para uso geral em alta pressão).
Aço de baixa liga: ASTM A217 WC6, WC9, C5, C12 (Para aplicações em altas temperaturas).
Aço para baixas temperaturas: ASTM A352 LCB, LCC (Para aplicações criogênicas).
Faixa de peso da carcaça da bomba voluta: O peso mínimo de uma única peça pode ser de apenas dezenas de quilogramas, e o máximo pode chegar a 8-10 toneladas.
Classificação de pressão: Classe 150, Classe 300, Classe 600, até Classe 1500 (PN25 - PN250).
Faixa de temperatura: -46°C a +425°C (dependendo da qualidade).
Usinagem: Usinagem CNC completa com tolerâncias de +/- 0,02 mm.
Normas de END: Radiografia (RT) de nível II ou nível III, Partículas Magnéticas (MT).
Principais características e vantagens da carcaça da bomba Volute:
Por que as fábricas de bombas em todo o mundo escolhem nossos serviços de fundição de aço personalizados?
1. Resistência e Segurança:
A principal razão para escolher uma carcaça de bomba em aço fundido é a segurança. Nos setores de petróleo e gás ou de geração de energia, a ruptura de uma carcaça pode ser catastrófica. Nossa carcaça de bomba oferece excelente resistência à tração (mínimo de 485 MPa) e ductilidade. Ao contrário do ferro fundido, que se estilhaça sob impacto, o aço fundido cede, proporcionando uma margem de segurança crucial contra sobrepressões hidráulicas ou golpes de aríete.
2. Projetado para alta pressão e temperatura:
Nossos projetos de fundição de carcaças de bombas são fabricados para suportar ambientes rigorosos.
Resistência ao choque térmico: Capaz de suportar mudanças rápidas de temperatura sem rachar.
Soldabilidade: Uma das maiores vantagens do revestimento de bombas em aço fundido é a possibilidade de soldagem. Se a face de um flange for danificada em campo ou se forem encontrados pequenos defeitos, o aço permite reparos por soldagem em conformidade com as normas — algo impossível com ferro fundido.
3. Integridade interna e qualidade radiográfica:
A porosidade por contração é o principal desafio na fundição de aço. Utilizamos um software avançado de simulação de fundição (MagmaSoft) para otimizar o posicionamento dos canais de alimentação e os sistemas de distribuição. Isso garante a solidificação direcional, resultando em uma estrutura interna densa e livre de defeitos. Podemos garantir peças fundidas que atendem aos requisitos de inspeção por raios X dos níveis 2 ou 3 das normas ASTM E446/E186.
Controle de Qualidade: O Padrão do Aço:
A fabricação de peças fundidas de aço personalizadas exige um controle mais rigoroso do que a de peças de ferro fundido. Nosso Plano de Garantia da Qualidade (QAP) inclui:
Análise por Espectrômetro: Verificação de carbono, manganês, silício e elementos traço para garantir a conformidade com as normas ASTM A216/A217.
Tratamento térmico: Realizamos normalização ou têmpera e revenido para refinar a estrutura granular e maximizar as propriedades mecânicas. Gráficos são fornecidos com cada lote.
Ensaios não destrutivos (END):
MT (Ensaio por Partículas Magnéticas): Inspeção de 100% dos filetes e superfícies usinadas para verificar a presença de trincas superficiais.
UT (Ultrassom): Para verificar a espessura da parede e a integridade interna.
Radiografia (raio-X): Disponível mediante solicitação para áreas críticas (flanges, linguetas da voluta).
Inspeção Dimensional: Utilizando CMM e digitalização a laser 3D para verificar geometrias complexas de volutas em comparação com seus modelos CAD.
PERGUNTAS FREQUENTES:
P: Qual a diferença entre carcaças de bombas feitas de ferro fundido e de aço fundido?
A: A carcaça da bomba em aço fundido é muito mais resistente, dúctil e soldável. Ela suporta pressões e temperaturas muito mais elevadas em comparação com o ferro fundido, que é quebradiço e limitado a classificações de pressão mais baixas.
P: Vocês oferecem laudos de END (Ensaios Não Destrutivos)?
A: Com certeza. Os relatórios padrão incluem gráficos de tratamento químico, mecânico e térmico. Relatórios opcionais de END (RT, MT, UT, PT) estão disponíveis mediante solicitação.
P: É possível usinar a carcaça completamente?
A: Sim, entregamos peças totalmente usinadas, testadas hidrostaticamente e prontas para montagem. Também podemos fornecer a carcaça totalmente usinada, caso prefira finalizar as tolerâncias críticas internamente.
